As instalações comerciais ao ar livre enfrentam forças eólicas que transformam equipamentos padrão em aerofólios. A fixação insuficiente leva ao “efeito pipa”, em que a elevação do vento e a pressão lateral deslocam móveis pesados pelos telhados ou pátios de resorts. Para evitar o desprendimento, as normas da indústria exigem uma capacidade de carga máxima de 5.000 libras para que as âncoras suportem forças dinâmicas e protejam contra quedas por balanço.

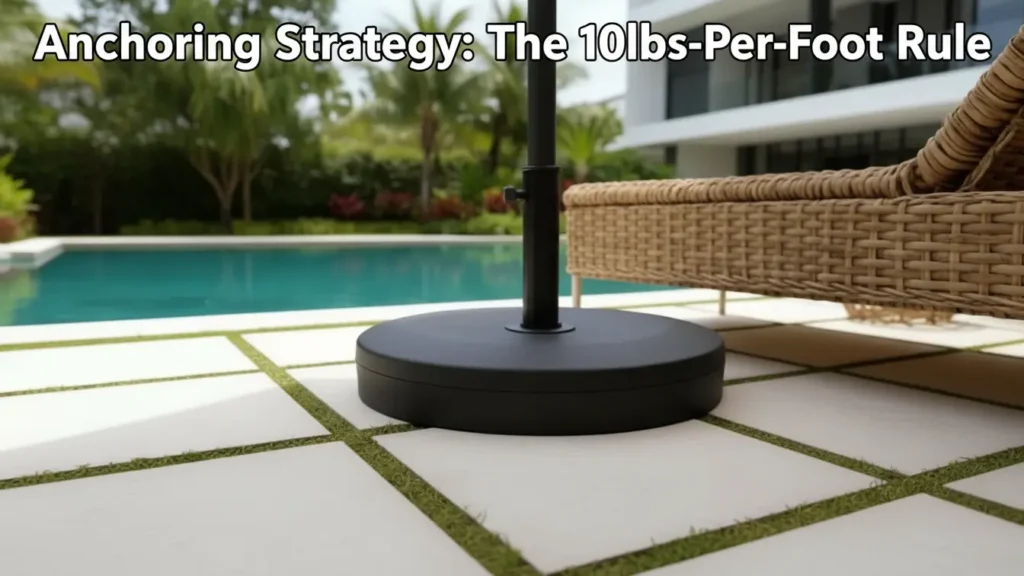

Analisamos a mecânica da regra de 10 libras por pé, que determina que um guarda-chuva de 9 pés requer uma base de pelo menos 90 libras para garantir a estabilidade. Este guia aborda os cálculos do fator de carga — aplicando um multiplicador de 1,2 para cargas mortas e 1,6 para cargas vivas — enquanto compara o desempenho de fundações de betão, areia e placas de aço para longo prazo. conformidade com as normas de segurança.
O “efeito pipa”: por que o peso não é negociável
O ‘efeito pipa’ descreve a elevação pelo vento e as forças laterais que podem levantar ou deslocar equipamentos pesados se a fixação for insuficiente. As normas comerciais exigem uma capacidade de carga máxima de 5.000 libras para evitar o desprendimento, garantindo que as estruturas resistam a cargas dinâmicas e evitem quedas por balanço em ambientes com ventos fortes, como telhados e resorts costeiros.
Mecânica da elevação pelo vento e força lateral
As coberturas dos guarda-chuvas funcionam como aerofólios, capturando o vento para criar uma elevação ascendente semelhante à de uma pipa. Esse comportamento aerodinâmico gera uma força vertical significativa que pode superar o peso estático do mobiliário de exterior padrão. Quando o ar se move pela superfície curva do tecido, a diferença de pressão resultante puxa a estrutura para cima, podendo levar ao desprendimento total do solo ou da superfície do telhado.
As forças laterais convertem velocidade do vento em pressão horizontal que testa o atrito e a estabilidade das bases não penetrantes. Essas forças muitas vezes fazem com que equipamentos pesados se desloquem ou deslizem sobre um substrato antes que ocorra qualquer elevação vertical. Os riscos de queda por oscilação aumentam quando as âncoras excedem um espaçamento de 3,6 metros da borda dianteira ou mantêm um ângulo superior a 15 graus. Os ambientes de engenharia modernos exigem massa que exceda cálculos estáticos simples para neutralizar picos repentinos de rajadas e cargas dinâmicas.
Normas de segurança e capacidade mínima de carga
As normas de segurança comerciais exigem uma classificação mínima de resistência de 5.000 libras para todas as âncoras de telhado e solo. Essa classificação representa a capacidade de carga máxima necessária para evitar deformação estrutural ou fratura durante eventos de ventos extremos. Os profissionais do setor projetam sistemas de absorção de energia para gerenciar uma força máxima típica de retenção de queda de 1.800 libras, aplicando um fator de segurança de dois para manter a integridade estrutural sob tensão.
A estabilidade do substrato determina a segurança geral da instalação. O betão deve ter uma resistência mínima à compressão de 2.500 PSI, o que normalmente requer o uso de âncoras em cunha com capacidade nominal de 6.000 libras cada em uma laje curada de 4 polegadas. Para instalações em decks de aço, uma espessura mínima de calibre 20 garante que a estrutura possa distribuir as forças de forma eficaz pelos canais elevados. Os sistemas que exigem uma margem de segurança de 2:1 geralmente seguem uma capacidade de carga máxima certificada de 2.400 libras para garantir a estabilidade a longo prazo em ambientes costeiros ou telhados com ventos fortes.
Cálculo do peso base mínimo: a fórmula
Determine a massa necessária somando as cargas mortas e vivas, aplicando fatores de segurança: 1,2 para o peso da estrutura e 1,6 para as forças ambientais. Para placas de aço, use a fórmula W = 7,85 × espessura (mm) para calcular quilogramas por metro quadrado, garantindo que a base resista eficazmente à elevação e ao tombamento induzidos pelo vento.
| Tipo de material ou carga | Fórmula de cálculo / Densidade | Referência padrão |
|---|---|---|
| Aço carbono macio | 7850 kg/m³ | Padrão da indústria |
| Chapa de aço (m²) | W = 7,85 × espessura (mm) | Peso ASTM / métrico |
| Betão estrutural | 25 kN/m³ | AS/NZS 1170 |
| Vergalhões de aço (m) | D² / 162 (kg/m) | Barra padrão Peso |
Fatores de carga estrutural e requisitos de estabilidade
Os engenheiros calculam a estabilidade da base aplicando fatores de carga no âmbito do estado limite último (ULS). Esse processo envolve um multiplicador de 1,2 para cargas mortas — o peso próprio da estrutura — e um multiplicador de 1,6 para cargas vivas, conforme definido pelas normas ASCE 7-16. Para instalações de betão, um peso unitário de 25 kN/m³ serve como base; uma laje com 0,25 m de espessura resulta num peso próprio de 6,25 kN/m². Resolvemos estas cargas distribuídas em reações específicas para confirmar que a fixação resiste às forças de elevação e cisalhamento durante cenários de ventos fortes.
Os cálculos também devem levar em consideração cargas mortas sobrepostas, como acabamentos de piso ou sistemas mecânicos, elétricos e hidráulicos (MEP) integrados, normalmente estimados em 6 kN/m². As cargas vivas residenciais adicionam mais 2 kN/m² ao limiar de estabilidade, de acordo com a ASCE 7-16 Tabela 4.3-1. Essas forças combinadas determinam a massa mínima necessária para atingir o equilíbrio sem depender exclusivamente de ligações mecânicas.
Fórmulas para cálculo da densidade e massa dos materiais
A determinação precisa da massa depende de valores específicos de densidade do material e fórmulas geométricas. O aço carbono macio normalmente requer uma densidade de 7850 kg/m³, embora as variantes de aço inoxidável possam atingir 7,93 g/cm³. Para encontrar o peso de uma chapa de aço por metro quadrado, multiplique 7,85 pela espessura da chapa em milímetros. Isso fornece os quilogramas por metros quadrados necessários dimensionar placas de lastro para equipamentos externos ou elementos arquitetónicos.
Para reforços lineares, como vergalhões ou barras redondas, a fórmula W = 0,00617 × d² ou a fórmula simplificada D²/162 kg/m resulta no peso por metro. Seções quadradas de aço usam W = 0,00785 × a², onde “a” representa a largura lateral em milímetros. Verificamos a distribuição da carga da viga para bases de grande escala analisando a carga morta total ao longo do vão; por exemplo, uma carga morta de 12,25 kN/m² distribuída ao longo de um vão de 2 m resulta numa reação de 6,125 kN/m nos apoios da base.
Física do cantilever: requisitos de contrapeso
Os sistemas cantilever mantêm a estabilidade através do equilíbrio do binário, em que um vão prolongado compensa a carga saliente. Para um desempenho ideal em instalações de 2026, o comprimento do contrapeso deve atingir pelo menos 50% da largura da abertura, garantindo que o centro de gravidade permanece seguro atrás dos postes de suporte principais.
Equilíbrio de binário e rácios de distribuição de peso
O equilíbrio de momento, definido pela fórmula física ΣM = 0, determina que a força de contrapeso e o comprimento devem compensar efetivamente a carga em balanço. Esse equilíbrio mecânico evita tombamentos e falhas estruturais, mantendo o centro de gravidade do sistema atrás dos postes de suporte em todos os momentos. As normas da indústria especificam um comprimento mínimo de contrapeso de 50% da abertura do portão. Uma abertura de 20 pés requer uma estrutura total do portão de pelo menos 30 pés, proporcionando a cauda de contrapeso necessária de 10 pés para manter a estabilidade durante a operação.
A distribuição do peso dentro da estrutura do portão depende da rigidez interna da treliça. Para evitar flacidez ou torção, o espaçamento vertical dos membros nunca deve exceder a altura total do portão. Para um portão com 72 polegadas de altura, os suportes verticais devem ser colocados a uma distância de 72 polegadas ou menos. Usando 51 mm x 51 mm alumínio A tubagem para estes membros proporciona uma estrutura leve, mas rígida, que reduz a carga total nos suportes do suporte sem sacrificar a integridade estrutural.
Especificações da extensão traseira e dados de carga estrutural
As relações ideais de backspan variam entre 100% e 150% do vão do cantiléver para minimizar a carga do pivô e evitar a flacidez do portão a longo prazo. O encurtamento do backspan aumenta exponencialmente a tensão no hardware. Os dados mostram que reduzir o backspan de 1000 mm para 500 mm triplica a deflexão para 52 mm e aumenta a carga do pivô para 300 kg. Ao estender o backspan para 2000 mm, a carga do pivô cai para 150 kg e a deflexão total diminui para 12 mm, prolongando significativamente a vida útil dos roletes e rolamentos de suporte.
Os postes de suporte devem cumprir requisitos específicos de diâmetro externo (O.D.) para resistir às tensões combinadas de flexão e tração de um sistema em balanço. As instalações padrão para portões com menos de 2,4 metros de altura requerem postes de aço ASTM A1043 com diâmetro externo de 10 cm. Portões com mais de 3 metros de altura requerem suportes de aço com diâmetro externo de 16,8 cm e espessura 40. Estes postes robustos, combinados com suportes de aço galvanizado a quente de 9,5 mm, garantem que a montagem resista tanto ao peso morto do portão quanto a forças externas, como a pressão do vento.
Expanda o seu negócio com soluções de sombreamento comercial direto da fábrica
Bases móveis: rodas com travão em caso de vento
As bases móveis utilizam rodízios com travamento total e padrões de travagem diagonal para proteger os equipamentos externos contra o deslocamento causado pelo vento. As normas de engenharia para 2026 priorizam sistemas que travam tanto a roda quanto o mecanismo giratório, atendendo aos requisitos da OSHA para suportar quatro vezes a carga prevista, além de passar nos testes de fadiga e carga lateral da ICWM.
Mecanismos de bloqueio total e prevenção de pivô
Os rodízios com bloqueio total criam uma base rígida, congelando simultaneamente a rotação da roda e o mecanismo giratório. Os bloqueios de roda padrão muitas vezes permitem que a base gire em torno do ponto bloqueado quando atingida por rajadas de vento laterais, levando à instabilidade estrutural. Ao imobilizar o mecanismo giratório, os sistemas de bloqueio total transformam uma base móvel numa plataforma estacionária que resiste a forças multidirecionais.
A implementação de um padrão de travamento diagonal oferece a defesa mais eficaz contra torções. Quando os operadores acionam rodízios com travamento total nos cantos opostos de uma base retangular, eles neutralizam a tendência do equipamento de girar em torno de um único eixo. Essa configuração garante que qualquer pressão do vento seja distribuída por toda a área de apoio, em vez de se concentrar em um único ponto de falha.
O material das rodas também determina a capacidade da base em lidar com vibrações causadas pelo vento. Rodas pneumáticas e de poliuretano para serviços pesados oferecem pontos de contacto de alta fricção que aderem melhor a superfícies irregulares do que o plástico rígido. Esses materiais absorvem a energia das rajadas de vento, evitando o efeito de “saltos” que pode ocorrer quando rodas rígidas perdem o contacto com o solo em superfícies externas texturizadas.
Normas de carga e protocolos de teste de rodízios
Os protocolos de segurança para bases móveis resistentes ao vento geralmente refletem as normas OSHA 1926.451 para andaimes. Essas regulamentações exigem que cada componente suporte pelo menos 400% da carga máxima prevista sem falhas. Essa alta margem de segurança leva em consideração a carga dinâmica causada pelo vento, onde uma rajada repentina pode efetivamente dobrar a força descendente ou lateral aplicada às hastes dos rodízios e aos pinos de travamento.
O Instituto de Fabricantes de Rodízios e Rodas (ICWM) valida o hardware através de testes específicos de eficiência de carga lateral e bloqueio giratório. Essas avaliações simulam a pressão lateral do vento contra perfis de equipamentos de grande porte. O hardware deve suportar ciclos repetidos de tensão e impactos verticais para garantir que os dentes de travagem ou as almofadas de fricção não deslizem ou se cortem quando o ambiente se torna instável.
Para ambientes com exposição extrema ao vento, calços de roda com bases extra longas fornecem uma camada secundária de segurança necessária. Esses calços aproveitam o peso do equipamento para aplicar uma força descendente contínua contra o piso. Essa vantagem mecânica cria uma âncora de alta fricção que impede o deslizamento, mesmo que os travões das rodas principais atinjam o seu limite de retenção, garantindo zero desvio durante eventos de vento de nível comercial.
Soluções permanentes: suportes embutidos e de superfície
Os sistemas de montagem permanente proporcionam o mais alto nível de estabilidade, fixando os móveis diretamente no betão ou na estrutura. Essas soluções utilizam materiais de alta resistência, como aço inoxidável, para atingir resistências à ruptura de 5.000 libras, garantindo a conformidade com os códigos de segurança de 2026 e maximizando o espaço útil em ambientes comerciais de alto tráfego.
Integração estrutural e eficiência espacial
A fixação do equipamento diretamente em vigas de 2×4 a 2×12 ou lajes de betão transfere as cargas dinâmicas do vento para a fundação do edifício. Esta integração estrutural elimina pesos de lastro volumosos, o que elimina riscos de tropeços e aumenta a capacidade total de lugares sentados em zonas comerciais. As fixações de alto desempenho incorporam calhas moldadas por injeção em TPE e corpos de alumínio autovedantes para cumprir as normas de estanqueidade TAS-100. Estas escolhas de engenharia suportam um fator de segurança de 4 para 1, garantindo que a instalação permanece segura sob pressão dinâmica constante.
Normas relativas aos materiais e requisitos de carga
As especificações técnicas para suportes permanentes exigem uma resistência mínima à ruptura de 5.000 libras para estar em conformidade com as normas de segurança OSHA 1910.140 e ANSI Z359.18. A fabricação desses sistemas em aço inoxidável 304/316 ou aço galvanizado por imersão a quente ASTM A123 evita a corrosão durante a exposição prolongada ao ar livre. Os instaladores utilizam parafusos de grau 8 e 5/16 polegadas. parafusos de aço inoxidável para fixar o hardware e evitam falhas sob tensão extrema. Esses componentes mantêm as suas propriedades mecânicas em temperaturas que variam de -30 °F a 130 °F.
Bases de areia vs. concreto vs. chapa de aço
O betão oferece a maior durabilidade, com resistência de 5.000 psi, enquanto a areia proporciona uma camada de assentamento de 1 polegada ajustável e económica para pavimentação flexível. As placas de aço oferecem a maior relação peso/volume, utilizando espalhadores de 3×3 polegadas para estabilizar cargas pesadas em solos soltos ou arenosos sem deixar marcas volumosas.
Estabilidade comparativa e desempenho do material
As bases de areia funcionam como camadas de assentamento flexíveis, exigindo elevações de 100-150 mm (4-6 pol.) de agregado compactado para mitigar o assentamento irregular. Essas camadas transmitem irregularidades da sub-base, a menos que o instalador compacte o material com compactadores de placa reversíveis de 7.000 lbf. As bases de betão oferecem uma solução rígida e de alta resistência, muitas vezes atingindo uma classificação de 5.000 psi para suportar ambientes comerciais contratuais. As bases de chapa de aço, como os Beam Bolsters (BBP), utilizam espalhadores de 3×3 polegadas para distribuir o peso de forma eficaz por subleitos soltos e evitar afundamentos. Para necessidades especializadas de suporte de carga, a areia derivada de escória de alto-forno (ABF206) oferece capacidade superior em relação ao cascalho padrão devido à sua forma angular de partículas.
Especificações de carga e normas ASTM
As normas técnicas garantem a estabilidade e a segurança desses materiais de base. A areia de assentamento deve estar em conformidade com a norma ASTM C144 ou CSA A179, mantendo um módulo de finura entre 2,2 e 3,2 para uma trabalhabilidade ideal. As misturas de betão destinadas a âncoras permanentes devem manter um valor de abatimento de 25-75 mm para equilibrar a integridade estrutural com as características de fluxo. Em zonas de tráfego intenso ou veicular, os engenheiros especificam pavimentos com 80 mm de espessura sobre uma camada de assentamento de areia betuminosa de 20 mm contendo partículas menores que 6 mm. Placas de aço temporárias ou placas de areia normalmente utilizam alturas de 5-6 polegadas para preencher lacunas em solo não compactado durante operações pesadas de cofragem.
Reduzindo a responsabilidade: a importância da ancoragem
A fixação reduz a responsabilidade civil, prevenindo lesões relacionadas com guarda-chuvas e danos materiais através de ligações estruturais verificadas. Em 2026, os protocolos de segurança exigem que as fixações suportem 5000 libras por ponto de fixação e sejam submetidas a testes de carga periódicos. A instalação adequada em substratos certificados, como betão de 4 polegadas, garante a conformidade com os fatores de segurança modernos.
| Categoria de requisito | Especificações técnicas | Intervalo de conformidade |
|---|---|---|
| Suporte para proteção contra quedas | 5.000 libras (22,2 kN) | Por ponto de fixação |
| Teste de âncoras adesivas | Teste de carga hidráulica | A cada 5 anos |
| Teste mecânico de âncoras | Certificação profissional | A cada 10 anos |
| Substrato estrutural | Concreto de 4″ / Aço calibre 20 | Na instalação |
Normas de segurança e requisitos de carga para proteção contra quedas
A proteção de responsabilidade depende da adesão estrita às especificações de suporte de carga. As âncoras devem suportar pelo menos 5.000 libras por funcionário para evitar falhas estruturais durante uma queda. Ao manter um fator de segurança de dois, o sistema garante que pode suportar forças muito além da força máxima de retenção esperada de 3.600 libras. Engenheiros profissionais devem certificar esses valores para criar um rasto de documentação válido para auditorias de seguro e segurança.
Diferentes aplicações exigem limites de resistência específicos. Os sistemas de retenção de queda devem atender a um limite de 1.000 libras, enquanto o posicionamento de trabalho requer 3.000 libras de resistência. Utilizar o padrão mais alto em todos os pontos de fixação minimiza o risco de erro humano durante a configuração e garante que a instalação permaneça preparada para qualquer aplicação comercial.
Cronogramas de testes e conformidade do substrato estrutural
A manutenção regular identifica pontos fracos ocultos no hardware de montagem. As âncoras adesivas e de expansão requerem testes hidráulicos a cada cinco anos para contabilizar o desgaste ambiental ou a degradação química que podem não ser visíveis a olho nu. Os sistemas mecânicos padrão passam por testes de carga profissionais semelhantes a cada dez anos para manter o seu status de certificação.
O sucesso depende muito da qualidade da superfície de montagem. Os instaladores devem verificar se a espessura do betão é de pelo menos 4 polegadas ou usar aço calibre 20 para plataformas metálicas, a fim de garantir que o substrato possa suportar a tensão. O espaçamento das âncoras entre 6 e 10 pés distribui as cargas de forma eficaz e evita tensão excessiva nos componentes estruturais do edifício. Os sistemas devem resistir a 2.500 libras durante as avaliações sem apresentar deflexão permanente para obter a certificação.
Padrões de fixação para decks
O deck depende de padrões de fixação específicos, como a configuração 36-4 para painéis metálicos compostos de 1,5 polegadas. Os profissionais utilizam soldaduras por pontos em arco de 3/4 polegadas ou parafusos autoperfurantes de aço carbono espaçados em intervalos de 12 polegadas no perímetro para garantir a conformidade com as normas e a estabilidade lateral, mantendo um apoio final mínimo de 2 polegadas para uma transferência de carga consistente.
Padrões de fixação padrão e continuidade do caminho de carga
A integridade estrutural para decks metálicos começa com o padrão de fixação 36-4, projetado especificamente para metal composto de 1,5 polegadas e B-Decks. Esta configuração utiliza quatro fixadores de suporte em um painel padrão de 36 polegadas de largura, prendendo cada nervura à estrutura subjacente. Esses padrões criam um diafragma rígido capaz de resistir a forças laterais e garantir que o deck permaneça ancorado durante eventos sísmicos ou de ventos fortes.
Um caminho de carga contínuo deve estender-se desde a placa de apoio, passando pelas vigas e descendo até à base do poste, para cumprir as normas IBC 2026. Esta resistência vertical e lateral evita falhas estruturais, transferindo as cargas diretamente para a fundação. Para atender a esses requisitos em ambientes comerciais, os construtores selecionam chapas de aço galvanizado com resistência mínima à deformação de 33.000 psi e espessura de 20 gauge. Esses materiais resistem à corrosão e fornecem a resistência à tração necessária para requisitos de carga pesada.
Especificações técnicas para fixação e soldagem de perímetro
As bordas do perímetro requerem fixação mais frequente do que o interior do painel para neutralizar a elevação. Os instaladores colocam fixadores de perímetro a uma distância máxima de 30 cm entre os centros. Quando os vãos excedem 1,5 m, torna-se obrigatória a adição de tirantes laterais no meio do vão ou em intervalos de 90 cm para evitar que os painéis se separem ou entortem sob carga. Esse espaçamento garante que o deck funcione como uma superfície única e unificada, em vez de placas individuais que se deslocam.
A transferência adequada da carga também depende da área de contacto físico entre a plataforma e os seus suportes. Os apoios finais mínimos devem atingir 5 cm acima dos suportes padrão, enquanto as sobreposições finais em vigas de aço com estrutura aberta requerem um mínimo de 7,5 cm. Para fixar decks de calibre 16-22, soldaduras por pontos em arco com 3/4 de polegada de diâmetro proporcionam a maior resistência ao cisalhamento. Nos casos em que a soldadura não é viável, parafusos de aço carbono autoperfurantes com cabeças hexagonais ou fixadores acionados por energia oferecem uma alternativa confiável para instalação rápida sem sacrificar a conformidade com os códigos estruturais.
Considerações finais
Escolher o sistema de fixação correto evita que o equipamento se torne perigoso em ventos fortes. A regra de 10 libras por pé oferece uma base confiável para as operações diárias, mas instalações de nível profissional exigem atenção a fatores de carga específicos e à integridade do substrato. Combinar a massa com a área da superfície da cobertura garante que a estrutura permaneça estável durante rajadas repentinas e evita o perigoso levantamento associado ao “efeito pipa”.”
Uma fixação adequada reduz a responsabilidade e protege a propriedade contra danos. Respeitar a carga de 5.000 libras padrão e manutenção de uma inspeção regular O cronograma cria um ambiente seguro para espaços comerciais e residenciais. Investir em ferragens verificadas e padrões precisos de fixação mantém as áreas externas funcionais e seguras em todas as estações do ano.
Perguntas frequentes
Qual é o peso base recomendado para um guarda-sol resistente ao vento?
As normas profissionais para 2026 determinam um mínimo de 10 libras de base. peso por metro de guarda-chuva diâmetro. Um guarda-chuva de 2,7 metros requer pelo menos 40 kg, enquanto um modelo de 3,3 metros precisa de 50 kg. Para instalações independentes em áreas expostas, adicionar 90 kg a 225 kg a mais de peso proporciona a estabilidade necessária contra rajadas repentinas.
A partir de que velocidade do vento devo fechar um guarda-chuva comercial?
Padrão guarda-sóis de pátio exigem o encerramento quando a velocidade do vento atinge 15 a 20 mph. Modelos de alta qualidade construídos com nervuras flexíveis de fibra de vidro podem suportar 20 a 24 mph, mas os utilizadores devem retrair todas as coberturas assim que os ventos sustentados atingirem esses limites, para evitar falhas estruturais ou tombamento.
Qual é o material mais eficaz para encher bases de guarda-chuva com peso?
A areia é superior à água porque oferece maior densidade e maior massa total dentro da mesma área ocupada. Enquanto a água oferece conveniência, a areia permanece estável e não vaza nem evapora, garantindo que a base mantenha o seu peso nominal durante a exposição prolongada ao ar livre.
É possível aparafusar um guarda-sol cantilever diretamente a um deck de madeira?
Você pode garantir guarda-sóis cantilever em decks usando placas de base de aço ou alumínio de 8×8 polegadas ou 14×14 polegadas. Por segurança, os instaladores devem alinhar os parafusos com as vigas de suporte subjacentes, em vez de apenas com as tábuas do deck, para garantir que a estrutura possa suportar a alavanca significativa exercida pela cobertura deslocada.
Por que as nervuras de fibra de vidro são preferidas para ambientes com ventos fortes?
Cavaletes de fibra de vidro possuem uma elevada relação resistência/peso e elasticidade natural, permitindo-lhes dobrar-se e absorver a energia eólica sem se partirem. Esta flexibilidade evita que a estrutura se parta durante os padrões climáticos imprevisíveis de 2026, em comparação com alternativas rígidas em aço ou madeira.
