Todos os sistemas de elevação de guarda-chuvas trabalham arduamente nos bastidores, e a forma como falham resume-se normalmente ao hardware no interior do varão. Os elevadores de corda e roldana e os tambores acionados por manivela lidam com a carga, a fricção e o desgaste de formas completamente diferentes, pelo que têm tarefas de manutenção muito diferentes ao longo da vida útil do guarda-chuva.
Este guia analisa a forma como cada mecanismo movimenta a cobertura, onde tende a avariar e com o que realmente se lida quando se reparam ou substituem peças numa utilização comercial real. Com este contexto, pode escolher um sistema de elevação que se adapte ao seu calendário de manutenção, ferramentas e objectivos de custos a longo prazo, em vez de se concentrar apenas no preço de compra inicial.

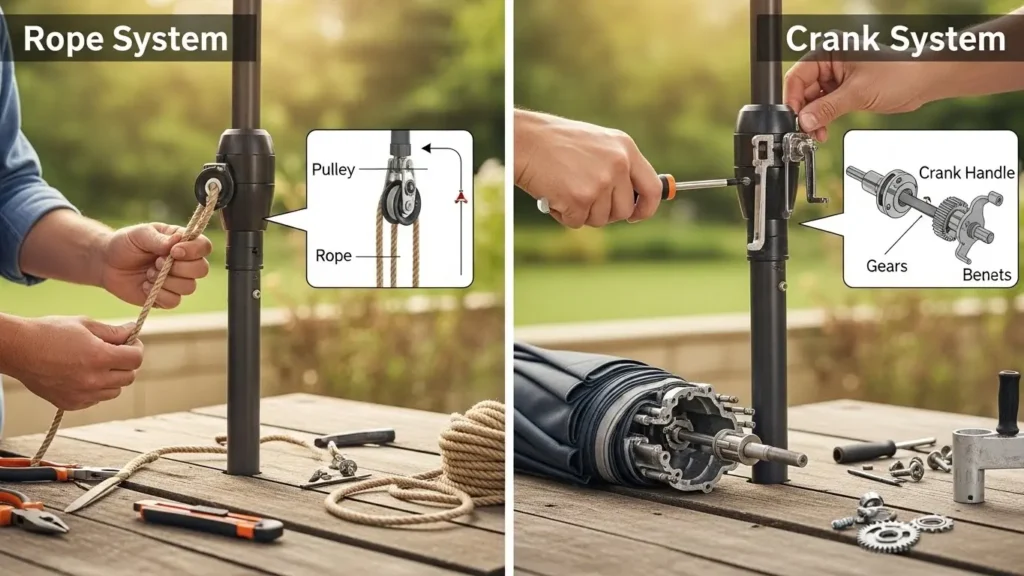

Corda vs Manivela: Principais diferenças mecânicas
Os sistemas de cabos multiplicam a força com roldanas mas perdem eficiência devido à fricção. Os sistemas de manivela utilizam engrenagens de enrolamento direto, evitando a fricção relacionada com a polia e a degradação da resistência do cabo devido a curvas acentuadas.
Princípios de funcionamento: Polias vs. tambores com engrenagens
Um sistema de cabo e roldana cria uma vantagem mecânica ao distribuir uma carga por vários fios de cabo. Enrolar um cabo numa única roldana móvel, por exemplo, divide a carga ao meio, proporcionando uma vantagem mecânica de 2:1. Puxa-se com metade da força, mas tem de se puxar o dobro do comprimento do cabo.
Os sistemas de manivela funcionam de forma diferente. Utilizam um mecanismo de engrenagem ligado a um tambor rotativo. A vantagem mecânica provém da relação de transmissão e não da distribuição da carga pelos fios do cabo. Isto proporciona um binário constante à medida que o cabo é enrolado diretamente no tambor.
Eficiência, fricção e resistência: Uma comparação quantitativa
A diferença primária em desempenho reside no atrito e na tensão do material. Os sistemas de corda sofrem com problemas cumulativos que não afetam os mecanismos de manivela de vento direto.
- Perda de fricção da polia: Cada roldana num sistema introduz uma perda de eficiência de 5-15% devido ao atrito e à energia necessária para dobrar o cabo. Um sistema teórico de 3:1, depois de contabilizar estas perdas cumulativas, proporciona uma vantagem mecânica real próxima de 2,57:1.
- Derivação da resistência do cabo: A curvatura acentuada que uma corda faz ao redor da polia cria tensão desigual, esticando as fibras externas enquanto comprime as internas. Isso pode reduzir a resistência à ruptura da corda em até 50%.
- Vantagem da manivela: Ao enrolar o cabo diretamente num tambor, os sistemas de manivela contornam completamente a perda de fricção composta por várias roldanas e a grande redução de resistência causada por curvas acentuadas.
Complexidade da instalação e configuração inicial
A complexidade da instalação da polia depende do alinhamento preciso dos componentes para gerir a tensão dentro dos limites ANSI/CEMA. O cubo correto e os procedimentos de montagem rigorosos não são negociáveis para evitar falhas.
Seleção de componentes e gestão do stress
Obter o instalação Iniciar corretamente significa selecionar os componentes certos com base nos requisitos de carga, fatores ambientais e na posição da polia no sistema. A seleção do hub é um ponto de decisão crítico. Os cubos integrais - planos ou com contornos - minimizam as concentrações de tensão na soldadura, mas exigem uma precisão muito maior durante o alinhamento. Embora os cubos soldados sejam uma opção de custo mais baixo, são mais propensos a falhas na zona afetada pelo calor perto da soldadura. Uma escolha incorrecta cria concentrações de tensão que conduzem diretamente a uma falha prematura do sistema.
Normas técnicas e procedimentos de montagem
Uma instalação bem-sucedida não depende de palpites; trata-se de seguir normas de engenharia consolidadas. Os principais requisitos técnicos são inegociáveis para garantir confiabilidade e segurança.
- Norma de Direção: Todo o dimensionamento dos diâmetros da polia e do eixo deve seguir a norma ANSI/CEMA B105.1-2003.
- Limites de tensão: A tensão de flexão não pode exceder 8.000 psi, e a tensão na parede da polia é limitada a 10.000 psi.
- Tolerância do furo: Para cubos com chaveta, a tolerância do furo é especificada em +.003 a +.005 polegadas para ter em conta a potencial distorção da soldadura.
- Protocolo de montagem: Utilize chavetas de veio sem qualquer lubrificação para manter o atrito adequado e fixe sempre o conjunto final com parafusos de ajuste.
Utilização diária: Uma questão de conveniência
Para uma utilização diária, comodidade significa menos manutenção. Isto é conseguido com designs como polias divididas para trocas fáceis e materiais duráveis como aros de aço espessos (0,375”+) que durar mais tempo.
Em operações de alta frequência, o que parece conveniente no papel pode se tornar um pesadelo de manutenção. A verdadeira conveniência é projetada, focando em componentes que reduzem a frequência de serviço e simplificam a substituição quando finalmente necessária. É uma combinação de arquitetura inteligente e força material bruta.
Projectos que dão prioridade à baixa manutenção e às trocas rápidas
Quando uma polia funciona todo o dia, a última coisa que se quer é uma reparação complexa e demorada. Os melhores projectos centram-se no tempo de funcionamento, tornando a manutenção mais rápida e menos frequente.
- Polias divididas: Estes possuem metades aparafusadas, permitindo a substituição diretamente no veio sem uma desmontagem completa do sistema.
- Polias de veio morto: Ao utilizar o bloqueio sem chave e a lubrificação através do veio, estes modelos minimizam a contaminação, uma das principais causas de avaria em zonas de ciclo elevado.
- Roldanas maiores: O tamanho é importante para o atrito. A mudança de uma roldana de 2 polegadas para uma de 3 polegadas pode reduzir o atrito até 50%, reduzindo o desgaste e o esforço operacional.
- Sistemas mais simples: Menos peças móveis (rolamentos, casquilhos) significam menos pontos de falha. Para aplicações de elevado tráfego, a simplicidade vence frequentemente a complexidade.
Especificações de materiais e componentes para durabilidade
Durabilidade não é acaso. É projetada com materiais e métodos de construção específicos para suportar abuso constante, desde a tensão do cinto até o impacto de material abrasivo.
- Aço espesso: Polias de tambor heavy-duty utilizam aros com espessura de pelo menos 0,375″ a 0,5″ e discos finais reforçados de até 1,25″ para suportar a tensão constante do cinto sem deformação.
- Resistência à abrasão: As polias de asa Quarry Duty empregam barras de contato maciças de aço AR400 0,75″ x 2″ e caibros de 0,25″ para combater a abrasão e impedir que as asas dobrem sob carga.
- Absorção de choques: As polias de impacto estão equipadas com discos de borracha de 60 durómetros. A sua função específica é absorver os choques da carga do material, protegendo tanto a correia como a estrutura da polia.
- Soldaduras profundas: São utilizadas técnicas como a soldadura de duplo arco submerso para obter a máxima penetração e integridade estrutural, reduzindo o risco de falha por fadiga devido a ciclos diários pesados.
A sua fonte direta de guarda-chuvas de pátio personalizados de nível comercial
O encargo de manutenção a longo prazo
A regra 75% orienta as decisões de reparação versus substituição. Quando os custos de reparação atingem 75% de substituição valor, é hora de substituir. Dados do CMMS e normas de componentes são fundamentais.
| Fator | Orientação / Impacto |
|---|---|
| Reparação vs. Substituição do limiar | Substituir o ativo quando os custos de reparação excederem 75% do seu valor de substituição. |
| Manutenção preventiva | Aumenta a vida útil do equipamento 20-50% e reduz as reparações de emergência. |
| Alertas CMMS | Automatiza os alertas de apoio à decisão quando os custos de reparação se aproximam do 70-75% limiar. |
| Controlo ambiental | Atenua a corrosão acelerada causada por humidade e temperatura elevadas. |
Limiares económicos: A decisão Reparar vs. Substituir
Decidir se se deve reparar ou substituir um bem é um cálculo económico simples, não um pressentimento. O objetivo é minimizar custo total de propriedade (TCO) e evitar os custos em cascata de um tempo de inatividade inesperado. A utilização de equipamento até à falha nunca é uma estratégia viável.
O padrão da indústria é a regra 75%: se os custos de reparo excederem 75% do valor de reposição de um ativo, ele deve ser substituído. Esse limite evita jogar dinheiro fora. Um cronograma disciplinado de manutenção preventiva apoia isso diretamente, extendendo a vida útil do equipamento em 20-50%, adiando a data em que o patamar de 75% se torna sequer uma possibilidade.
Ignorar esta disciplina conduz a um custo total de propriedade mais elevado, cria riscos de segurança e pode originar coimas por não conformidade por parte de organismos como a OSHA.
Gestão baseada em dados e factores de atenuação
A manutenção eficaz vai além de simplesmente operar ferramentas; trata-se de gerenciar dados. Um Sistema Informatizado de Gestão de Manutenção (CMMS) é o livro-razão central, que rastreia o histórico dos ativos, os custos e o tempo de inatividade. O sistema automatiza a regra 75% ao sinalizar ativos cujos custos de reparo se aproximam desse limite, fornecendo os dados objetivos necessários para uma decisão de substituir ou reparar.
Para além do software, os factores físicos e ambientais influenciam diretamente a longevidade dos activos. Ignorá-los é um erro comum e dispendioso. Os principais factores de atenuação incluem:
- Normas de componentes: O cumprimento de normas rigorosas, como a utilização de peças certificadas ou a soldadura específica de ligas para recipientes sob pressão, evita falhas sistémicas e garante que os componentes funcionam de acordo com as especificações.
- Controlos ambientais: A humidade elevada e as temperaturas extremas aceleram a corrosão e a degradação dos componentes. Um plano de manutenção adequado deve incluir o controlo climático e a ventilação optimizada para proteger os bens.
Cenários de reparação: O que se avaria e como o reparar
As falhas mais comuns são o desgaste da polia >0,4 mm, o desalinhamento e a tensão incorrecta. Utilize os medidores TEXROPE para inspeção, um LASEr At-1 para alinhamento e volte a tensionar as correias no prazo de 48 horas.
| Modo de falha | Diagnóstico e ação corretiva |
|---|---|
| Desgaste da ranhura da polia | Utilizar os calibradores de polias TEXROPE® para medir o desgaste da ranhura em V. Substituir qualquer polia cujo desgaste exceda o limite de 0,4 mm. |
| Desalinhamento do sistema | Utilizar um dispositivo de alinhamento a laser LASEr At-1 para confirmar que o motor e os veios acionados estão perfeitamente paralelos e corrigir qualquer desvio. |
| Tensão incorrecta da correia | Voltar a tensionar o acionamento durante o período inicial de rodagem de 24-48 horas. Se as correias deslizarem sob carga máxima, voltar a tensionar imediatamente. |
| Contaminação de componentes | Antes de instalar correias novas, limpe as polias, os suportes do motor e as calhas de recolha com um solvente não volátil. Nunca lixar ou raspar as ranhuras. |
| Elementos de tração danificados | Instalar sempre as correias deslocando as calhas de recolha. Nunca forçar ou forçar uma correia numa polia, uma vez que isso rompe os cabos de tração internos. |
Compreender as causas profundas
A maioria das falhas nos sistemas de transmissão por correia é previsível e evitável. Não se tratam de eventos aleatórios. As polias desgastam-se com o uso prolongado ou em ambientes abrasivos, impedindo que as correias novas se ajustem corretamente e causando deslizamento. O desalinhamento é quase sempre um erro de instalação — seja por eixos não paralelos ou superfícies de montagem inclinadas. Isso introduz vibrações que comprometem correias e rolamentos.
Da mesma forma, a tensão incorrecta é um erro de principiante. Demasiada tensão sobrecarrega os rolamentos e os veios, enquanto que a tensão insuficiente faz com que a correia escorregue e fique vidrada, especialmente sob cargas de arranque elevadas. Finalmente, os detritos são um assassino silencioso. A ferrugem ou a sujidade nas calhas de recolha podem impedir o tensionamento correto e os contaminantes nas ranhuras das polias desfazem rapidamente uma correia nova.
O protocolo de reparação e manutenção
Um calendário de manutenção sólido não é negociável. Para unidades críticas, efectue uma verificação visual e auditiva rápida de duas em duas semanas. Para as unidades normais, uma inspeção mensal é suficiente. Uma inspeção de paragem completa deve ocorrer a cada 3-6 meses. É nesta altura que se tiram as ferramentas - verificar as ranhuras das polias com os medidores, verificar o alinhamento com o laser e inspecionar as protecções quanto a fricção.
Ao substituir as correias, o primeiro passo é inspecionar as antigas para detetar padrões de desgaste invulgares. Isto indica-lhe se existe um problema de conceção mais profundo. Antes de instalar o novo conjunto, limpe tudo. Verifique o aperto dos suportes do motor e das calhas de recolha e certifique-se de que os casquilhos estão corretamente apertados. Para os casquilhos QD e XT, volte a apertar os parafusos de acordo com as especificações semanalmente durante o primeiro mês e, depois disso, verifique-os periodicamente.
Custo ao longo da vida: Despesas iniciais vs. despesas contínuas
A compra inicial o preço é reduzido em comparação com os custos ao longo da vida. A manutenção proactiva reduz as despesas a longo prazo, que podem representar 15-70% do valor da produção, evitando paragens dispendiosas.
Concentrar-se apenas no preço de etiqueta de um ativo comercial é um erro clássico. O verdadeiro impacto financeiro advém do custo total de propriedade (TCO), que é dominado pelo que acontece depois de o equipamento ser instalado.
Definição de investimento inicial vs. custo total de propriedade (TCO)
O custo inicial é o gasto de capital único para aquisição do ativo. É o número mais visível, mas apenas o início da análise.
As despesas recorrentes incluem todos os custos incorridos durante a vida operacional do ativo. Isso abrange custos diretos de reparo, como peças sobressalentes e mão de obra, manutenção programada e requalificação após uma falha grave, como limpeza adicional ou calibração. O CVT combina o preço inicial com todas essas despesas recorrentes para medir com precisão o valor real de um ativo.
Uma estratégia de manutenção reativa “operar até a falha” resulta nos maiores custos a longo prazo. Ela gera um ciclo de mão de obra emergencial dispendiosa, aquisição de peças sobressalentes não programada e danos em cascata a outros componentes.
Dados sobre estratégias de manutenção e retornos financeiros
Os argumentos financeiros a favor da manutenção proactiva são claros. Os números mostram uma enorme diferença de resultados entre as estratégias reactivas e planeadas.
- ROI da manutenção preditiva: Esta abordagem proporciona um retorno de 5-15 vezes, reduzindo o tempo de inatividade não planeado em 48,5% e os defeitos em 63,2%, em comparação com as estratégias reactivas.
- Poupança na manutenção preventiva: Numa análise, um compressor sob um plano preventivo tinha um Valor Atual Líquido (VAL) a 30 anos que era $6.359 mais baixo do que uma unidade mantida de forma reactiva.
- Impacto operacional: Em todos os sectores, os custos de manutenção podem representar entre 15% e 70% do custo dos bens produzidos, excedendo frequentemente o preço inicial do equipamento durante o seu tempo de vida.
- Escala nacional: Só nos Estados Unidos, o total anual de custos de manutenção do fabrico e as perdas conexas atingem em média $222 mil milhões.
A nossa recomendação para o seu caso de utilização
Para uma fiabilidade máxima, mantenha o alinhamento das polias dentro de 1/4° (ou 2,5 mm por 500 mm) e siga uma rotina de inspeção consistente e programada.
Implementar um calendário de inspeção proactivo
Um check-up de rotina é o seguro mais barato que pode comprar. Os problemas começam por ser pequenos - um pouco de desgaste, alguns detritos - e um calendário de inspecções regulares detecta-os antes de se tornarem falhas catastróficas.
- Controlos visuais: Inspecionar as unidades críticas de 1-2 em 1-2 semanas e de forma normalizada unidades mensalmente. Procure desgaste das ranhuras, detritos ou danos óbvios.
- Preparação para a instalação do cinto: Antes de instalar uma correia nova, certifique-se de que as polias estão completamente limpas, secas e sem cortes ou danos.
- Manutenção de atrasos: No caso das roldanas desfasadas, monitorizar constantemente o seu estado. Efetuar reparações locais imediatas para impedir que qualquer dano se propague pela superfície.
- Componente Saúde: Durante cada inspeção, verifique se os rolamentos das polias, os eixos e as correias apresentam sinais de desgaste.
Respeitar as rigorosas tolerâncias técnicas e de tensionamento
Chegar ao “quase certo” não é suficiente. Pequenos desvios no alinhamento e na tensão criam tensões enormes nos componentes, levando diretamente ao desgaste prematuro e à falha. Segua estritamente as especificações de engenharia, sem exceções.
- Tolerância de alinhamento: Mantenha o alinhamento da polia dentro de uma tolerância rigorosa de 1/4° ou 2,5 mm por 500 mm de distância do centro de acionamento. Isto evita o desgaste irregular da correia e o stress dos componentes.
- Tensionamento correto: Utilize sempre as ferramentas de tensionamento sugeridas pelo fabricante. O subtensionamento provoca deslizamento e o sobretensionamento coloca uma tensão excessiva nos rolamentos.
- Verificações do binário dos casquilhos: Após a instalação, volte a apertar os parafusos de aperto dos casquilhos (por exemplo, QD, XT) semanalmente durante o primeiro mês e, em seguida, siga o calendário periódico indicado no manual.
- Conformidade de segurança: Para quaisquer instalações relevantes, certifique-se de que cumpre as normas de segurança, como o requisito da OSHA para um deslocador de correia permanente em sistemas de polias apertadas/soltas.
Considerações finais
Um elevador de corda e um elevador de manivela movem a mesma cobertura, mas moldam o seu trabalho de reparação de formas muito diferentes ao longo da vida útil do guarda-chuva. Os sistemas de corda acumulam fricção e tensão em cada curva, enquanto os mecanismos de manivela concentram o desgaste num conjunto selado de engrenagem e tambor que pode ser reparado de forma mais controlada e repetível.
Quando se olha para as falhas reais - ranhuras que se desgastam para além da tolerância, cordas que se achatam e se desgastam, engrenagens que perdem o engate suave - vê-se o quanto a sua escolha de mecanismo conduz às horas de trabalho, ao gasto de peças e ao tempo de inatividade inesperado. Utilize esses padrões, juntamente com o nível de competências da sua equipa e o ritmo de inspeção, para escolher o sistema de elevação que seja fácil de manter dia após dia, em vez de procurar o preço inicial mais baixo.
Perguntas frequentes
Como se substitui o cabo de um guarda-chuva cantilever?
A substituição do cabo de um guarda-chuva cantilever implica a remoção da cobertura, desmontar o mecanismo de manivela e passar um novo cordão pela estrutura usando um arame-guia. Você precisará de chaves Allen e uma chave de fenda. O paracord 550 é um material de reposição recomendado.
Os guarda-chuvas de manivela são fiáveis para utilização comercial?
Sim, de nível comercial guarda-chuvas de manivela são altamente fiáveis. Foram concebidos para resistir a ventos até 45 mph, oferecem UPF 50+ a 80+ de proteção UV e têm frequentemente garantias de 3-5 anos quando fixadas com uma base de mais de 40 kg (66 lbs).
Que tipo de guarda-chuva é mais fácil de reparar?
Com estrutura de alumínio os guarda-chuvas são os mais fáceis de reparar. O seu design leve, a elevada resistência à ferrugem e os componentes simples permitem uma manutenção simples, como apertar parafusos ou lubrificar dobradiças, o que os torna ideais para áreas comerciais com muito tráfego.
Como manter as partes mecânicas de um guarda-sol?
Limpe as juntas e dobradiças regularmente para remover detritos. Aplique lubrificante spray de silicone ou óleo máquina nas peças móveis, como guias e corrediças, mensalmente, para garantir funcionamento suave e prolongar a vida útil do guarda-sol além de dois anos.
