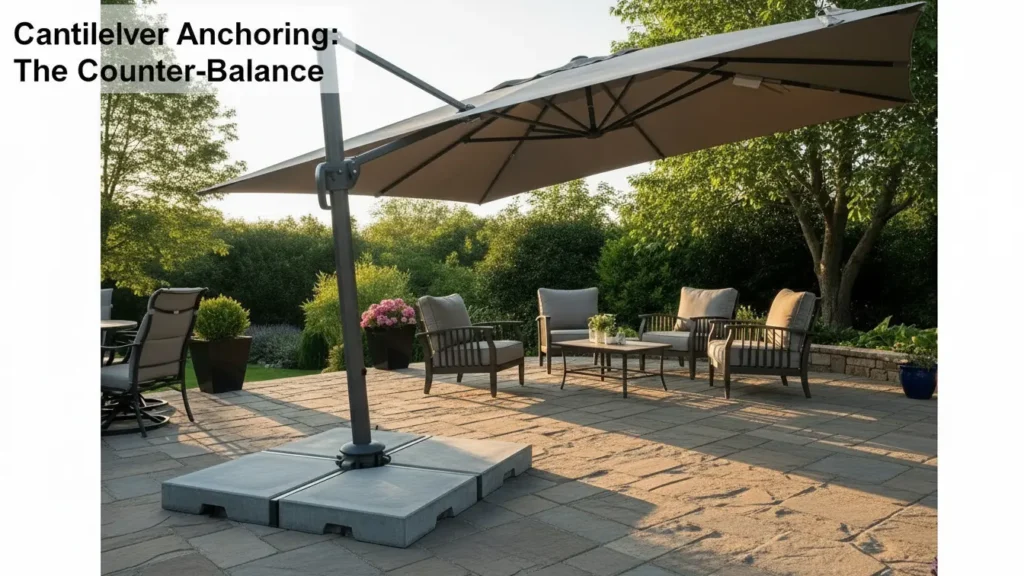

Ancoragem em cantilever: O contrapeso

O design deslocado de um guarda-chuva cantilever gera uma força de inclinação constante, ou binário, que o vento multiplica dramaticamente. Para modelos comerciais comuns de 8 a 13 pés, este efeito de alavanca requer uma base maciça - muitas vezes superior a 400 libras - para evitar uma falha catastrófica. Uma âncora subdimensionada não é um incómodo; é uma responsabilidade estrutural.

Esta análise abrange os princípios de engenharia fundamentais da estabilidade em consola e fornece as especificações técnicas para uma ancoragem correta. Avaliamos os três métodos comprovados - fixação de lajes de betão, bases enterradas e balastros portáteis - e detalhamos os requisitos de material para bases de pavimentação, referindo as especificações do ICPI e as normas ASTM C1782 para garantir uma instalação segura e em conformidade.

Porque é que os guarda-chuvas cantilever se viram: A física do peso compensado

Uma cobertura deslocada cria uma força de inclinação constante, ou binário, que o vento amplia. A estabilidade exige uma base maciça - frequentemente mais de 400 lbs - para contrariar este poderoso efeito de alavanca.

O princípio da alavanca e do binário de inclinação

O dossel de um guarda-chuva cantilever é deslocado da haste. Este design cria um braço de alavanca e o peso na extremidade deste braço gera uma força de rotação constante - um ‘binário de inclinação’ - que está sempre a tentar puxar a estrutura para cima. O vento actua como um multiplicador de força, aumentando drasticamente este binário e o risco de o guarda-chuva se virar.

Contrabalançar com peso de base e conceção estrutural

Para contrariar esta força de inclinação, a base tem de ser incrivelmente pesada. Para modelos comuns de 8 a 13 pés, isto significa uma base que pesa 400 libras ou mais. Embora uma norma geral da indústria sugira 10 lbs de peso de base por pé de diâmetro de canópia, a carga de compensação extrema de um design em consola faz com que esse requisito seja muito mais elevado.

Para além do peso bruto, a própria estrutura tem de resistir à flexão. Os modelos de qualidade utilizam braços robustos em alumínio ou fibra de vidro, muitas vezes com nervuras internas para apoio, e são normalmente classificado para suportar ventos até 35-40 mph.

O princípio do contra-equilíbrio: Como uma base pesada cria estabilidade

Uma base pesada cria uma força de resistência maior do que a força de inclinação do braço em consola. Este simples contra-equilíbrio é a única coisa que impede a queda de toda a estrutura.

Momentos de resistência versus momentos de viragem: O Princípio Fundamental

A física aqui é simples. Um sistema cantilever mantém-se na vertical apenas quando o seu “momento de resistência” - a força estabilizadora da massa e da geometria da base - é superior ao “momento de derrube” criado pela carga na extremidade do braço. A base é projectada como um suporte fixo para absorver todas as forças. A sua função é criar um contra-equilíbrio que pára o vento, A gravidade ou qualquer outra carga não pode fazer com que a estrutura gire e falhe no seu ponto de ancoragem.

Principais factores de engenharia na conceção da base

Para além do peso bruto, os engenheiros concentram-se na gestão da “deflexão” - o quanto o braço se dobra sob carga. É aqui que a rigidez do material e a forma da secção transversal do braço se tornam factores críticos. Um braço barato e frágil irá falhar, independentemente do peso da base.

Uma boa conceção também tem em conta as cargas externas dinâmicas, e não apenas o peso estático. O vento é a carga mais óbvia, mas também são consideradas a neve e até as forças sísmicas em aplicações comerciais. Se a base estiver num terreno macio, o projeto pode utilizar os princípios dos muros de contenção, utilizando o atrito e a pressão passiva da terra para ganhar resistência extra contra o deslizamento ou a inclinação.

Escolher a sua base cantilever: Três métodos de ancoragem comprovados

Fixe os guarda-chuvas em consola aparafusando-os ao betão, colocando uma base no solo ou utilizando uma base de lastro portátil. A superfície do seu local dita o método correto.

A guarda-chuva comercial cantilever é tão bom quanto a sua âncora. O design deslocado cria uma alavancagem significativa, especialmente sob carga de vento, pelo que uma base frágil não é apenas um incómodo - é uma responsabilidade. O método de fixação correto depende inteiramente da superfície de instalação e da sua necessidade de permanência versus portabilidade.

Método 1: Aparafusamento a uma laje de betão armado

Para uma estabilidade máxima, nada melhor do que aparafusar a placa de base diretamente a uma superfície de betão existente. Esta é a norma para instalações comerciais em pátios ou à beira da piscina decks em que é necessária uma segurança absoluta, do tipo "fixar e esquecer". O betão deve ser adequadamente concebido para suportar a carga.

• Especificação do betão: Deve ser uma laje reforçada com uma resistência mínima de 3.000 PSI.
• Ferragens de ancoragem: Utilizar âncoras de cunha de ¾” de diâmetro.
• Profundidade de incorporação: As âncoras devem ser embutidas a uma profundidade mínima de 3¾ polegadas.

Método 2: Base de betão enterrada

Ao instalar num relvado, jardim ou outras superfícies macias, cria a sua própria fundação. Isto implica escavar um buraco e colocar uma base de betão específica. Uma vez curada, a placa de base do guarda-chuva é aparafusada diretamente a esta base, proporcionando uma ancoragem permanente e estável que fica nivelada com o solo. Este método requer normalmente cerca de sete sacos de betão para criar uma massa suficiente para contrabalançar a alavanca do guarda-chuva.

Método 3: Base de balastro portátil

Esta é a opção ideal para a flexibilidade. Uma base portátil é um recipiente grande e oco feito de plástico ou metal resistente que se enche no local com areia, cascalho ou água. É a única opção viável para telhados, espaços para eventos ou propriedades de aluguer onde a perfuração é proibida. Mas não subestime o peso necessário. A regra da indústria é de 10 libras de peso base por cada pé de diâmetro da cobertura. Para um guarda-chuva comercial de 13 pés, Para uma base de nível profissional, é necessário ter pelo menos 130 libras, mas a maioria das bases de nível profissional são concebidas para suportar 400 libras ou mais para gerir com segurança as cargas de vento.

Guarda-chuvas comerciais de qualidade superior diretamente da fábrica

Fornecemos produtos totalmente personalizáveis, para todas as condições climatéricas guarda-chuvas projetados para um ciclo de vida comercial de mais de 5 anos. Beneficie de MOQs baixos de apenas 10 unidades, preços de fábrica competitivos e logística global comprovada para fazer crescer o seu negócio com confiança.

Obter o catálogo direto da fábrica →

Calcular o peso certo: quanto é suficiente?

Para chapéus-de-sol em consola, a regra é 10 lbs de peso de base por pé de diâmetro de copa. Um guarda-sol de 10 pés necessidades de guarda-chuva uma base de 100 lb para evitar a queda.

A matemática da estabilidade do cantilever muda drasticamente consoante a aplicação. A guarda-sol utiliza um contrapeso simples para combater o vento, enquanto os portões e as estantes industriais são concebidos para suportar forças de compressão elevadas e uma distribuição de carga específica.

Regras de ouro para o peso da base do guarda-sol

Para os guarda-sóis de consumo, o objetivo é simples: impedir que a cobertura apanhe o vento e tombe. A indústria baseia-se em algumas diretrizes simples para garantir que a base pode contrabalançar adequadamente a carga de compensação.

• A regra dos 10 lb/ft: A diretriz mais comum é de 10 libras de peso da base por cada pé de diâmetro do dossel. Um guarda-chuva de 11 pés requer uma base de 110 libras.
• A Regra Métrica: Uma norma alternativa sugere que é necessária uma base de 50 kg para um diâmetro de copa de 3 metros.
• Serviço pesado mínimo: Para guarda-chuvas maiores e mais resistentes com um desvio significativo, a recomendação mínima aumenta para 180 lbs para um dossel de 10 pés.

Cálculos de base para cantileveres estruturais

Para portões industriais e estantes de armazenamento, os cálculos mudam do simples contrabalanço para a gestão da integridade estrutural sob cargas pesadas e sustentadas. Aqui, o foco está na resistência à compressão e na distribuição precisa da carga.

• Portões de cantilever: A estabilidade depende de uma base de betão, normalmente de 400 mm x 600 mm, concebida para suportar as forças de compressão máximas (Fmax). Os requisitos vão desde 400 kgf para portões ligeiros até 1250 kgf para séries pesadas.
• Estantes cantilever: A capacidade é calculada por componente. A capacidade dos braços é o peso total num nível dividido pelo número de braços. A carga numa coluna vertical é a soma das capacidades de todos os braços que suporta, atingindo frequentemente entre 2900 lbs e 4600 lbs.

Guia de dimensionamento de pavimentadoras para bases transversais padrão

Utilize pavimentadoras de 16-20 polegadas, com pelo menos 2 3/8″ de espessura, sobre uma base compactada de 8″ e uma camada de areia de 1″ para suportar adequadamente uma base cruzada de guarda-chuva em consola.

Tipos e dimensões de pavimentos standard

A sua escolha resume-se a duas opções padrão da indústria que se adaptam a uma base transversal padrão. A principal diferença é a forma como lidam com as cargas estruturais.

• Pavimentos em grelha de betão (ICPI Spec): Estes são limitados a 24 x 24 polegadas com uma espessura mínima de 3 1/8 polegadas (80 mm). Isto faz com que as unidades de 16 e 20 polegadas sejam o ajuste ideal e validado para a maioria das bases cruzadas.
• Lajes de pavimentação (ASTM C1782): Estas podem ser maiores (até 48 polegadas) mas só são viáveis se cumprirem uma resistência à flexão mínima de 725 psi. Isto evita que rachem sob carga sem um design interligado.

Requisitos de preparação e espessura da base

A base por baixo das pavimentadoras é mais importante do que as próprias pavimentadoras. Se não o fizer, o guarda-chuva tombará, independentemente do peso das pavimentadoras.

• Espessura do pavimento: Utilize 2 3/8 polegadas (60 mm) para zonas pedonais básicas. Para estabilidade máxima ou áreas com potencial tráfego de veículos, utilize 3 1/8 polegadas (80 mm).
• Base Agregada Compactada: É necessário um mínimo não negociável de 8 polegadas (200 mm). Esta base deve estender-se 12 polegadas (300 mm) para além dos bordos da pavimentadora para impedir o deslocamento lateral.
• Camada de areia de assentamento: Uma camada de areia ASTM C33 nivelada com precisão de 1/2 a 1 polegada (13-25 mm) fornece o suporte uniforme final necessário para uma fundação estável.

Para além do peso: Outros factores na prevenção de capotamentos

A prevenção de capotamentos não é uma questão de peso, mas sim de engenharia. A força estabilizadora da estrutura deve exceder a força de inclinação (como o vento) em pelo menos 50%.

Toda a gente assume que mais peso é igual a mais estabilidade. É um fator, mas não é o fator decisivo. A verdadeira estabilidade resulta de uma compreensão clara da física, especificamente da batalha entre a força que tenta fazer tombar a estrutura e a força que tenta mantê-la na vertical.

Compreender os momentos de derrube e de resistência

A estabilidade é um rácio simples: o momento de resistência dividido pelo momento de derrube. Isto não é apenas teoria; é um conceito fundamental em códigos de engenharia como o Código Internacional de Construção (IBC).

O momento de viragem é a força de inclinação. É calculada multiplicando qualquer pressão horizontal (vento, cargas sísmicas) pela sua distância ao bordo da base, ou “dedo do pé”. Quanto mais elevada for a força aplicada, maior será o seu efeito de alavanca e maior será o risco de inclinação.

O momento de resistência é a força estabilizadora. É gerada pelo próprio peso da estrutura (a base, a parede, qualquer aterro) multiplicado pela sua distância a esse mesmo ponto de articulação. Quanto mais pesados forem os componentes e quanto mais larga for a base, mais forte será a força de estabilização.

Estratégias de conceção e indicadores de segurança

Para garantir a segurança, é necessário um fator de segurança de derrube mínimo de 1,50. Isto significa que o momento de resistência da estrutura deve ser, pelo menos, 50% superior ao momento de derrube máximo previsto. Não há excepções.

Os engenheiros conseguem-no alargando a área de implantação da base e baixando o centro de gravidade. Por exemplo, encher uma base com 150 kg de betão aumenta drasticamente o momento de resistência. As estruturas mais altas exigem bases ainda mais largas com “calcanhares” ou “dedos” alargados para contrariar o aumento do efeito de alavanca das forças do vento que actuam mais acima.

Finalmente, a colocação não é negociável. Uma base deve estar numa superfície plana e nivelada. Mesmo uma ligeira inclinação inicial compromete gravemente a sua estabilidade. Uma estrutura ligeiramente inclinada pode tornar-se vulnerável a uma pequena força lateral - apenas 6,9 lbs aplicados a três pés de altura podem ser suficientes para iniciar uma capotagem completa.

Considerações finais

Um guarda-chuva cantilever é uma alavanca concebida para tombar. A sua única defesa é um contrapeso esmagador. Não há atalhos leves; a física não faz concessões.

Escolha a sua âncora com base na sua superfície. Para uma estabilidade permanente em betão ou relvados, fixe-a com parafusos ou coloque uma base. Para portabilidade, compre uma base com capacidade para mais de 400 lbs e encha-a completamente.
