Quando um apoio de montagem em convés faz parte de um sistema de segurança pessoal, a margem para erro é zero. Um erro de instalação não é um inconveniente; é um evento crítico. Os âncoras estruturais para queda devem resistir a um mínimo de 13,5 kNm de momento e 12,0 kN de força vertical — especificações que tornam a integridade do substrato e a seleção dos fixadores não negociáveis. Isso não se trata de fixar um acessório simples; trata-se de projetar uma âncora estrutural onde o cálculo errado não é uma opção.
Este guia fornece os dados empíricos para uma montagem correta na superfície, tanto em madeira como em betão. Detalhamos as capacidades de carga específicas (carga viva de 40 psf), padrões de pregagem e requisitos de resistência do betão (mínimo de 4.500 psi). Os procedimentos seguintes asseguram a conformidade com normas rigorosas para equipamento de retenção de quedas, como a AS/NZS 5532:2013, e protocolos de normalização de hardware como a ANSI/ISA 76.00.02, abrangendo a seleção de ferramentas, a instalação passo a passo e os erros críticos que conduzem a falhas estruturais.
Dois tipos de suportes de plataforma
Os suportes de convés são âncoras estruturais de alta resistência para sistemas de segurança (paragem de quedas) ou suportes utilitários de baixa resistência para dispositivos como clarabóias, dando prioridade à função e à vedação contra intempéries.
Suportes de ancoragem estruturais e de segurança
Quando está em causa a segurança de vidas humanas, os suportes estruturais para plataformas são a única opção. Estas são âncoras para trabalhos pesados, concebidas para cargas críticas em ambientes industriais, e não apenas para fixar uma luminária.
- Aplicação: Utilizado para a prevenção de quedas (utilizador máximo de 140 kg) e para a elevação de materiais (até 340 kg).
- Requisitos do substrato: Deve ser instalado em estruturas de aço capazes de suportar 13,5 kNm de momento e 12,0 kN de força vertical.
- Materiais: Construído em aço galvanizado (segundo a norma ISO 1461) ou aço inoxidável 304 para garantir a durabilidade e a resistência à corrosão.
- Conformidade: Devem cumprir normas de segurança rigorosas, como a AS/NZS 5532:2013, para equipamento de retenção de quedas.
Suportes para luminárias arquitectónicas e utilitárias
Esta categoria abrange tudo o mais. O foco aqui não está na capacidade extrema de carga, mas na integração adequada, no vedamento contra intempéries e na funcionalidade específica para acessórios como claraboias ou torneiras.
- Foco: O desempenho é medido por métricas como o fator U térmico e a pressão de projeto (psf), e não por cargas de segurança.
- Fixação: Depende de um elevado número de fixadores (por exemplo, 26 pregos de calibre 10 para uma claraboia) e de vedantes contínuos para a proteção contra as intempéries.
- Materiais: Específicos para cada aplicação, desde o alumínio para clarabóias até ao latão cromado para torneiras.
- Especificações: Definido por necessidades de serviços públicos, como padrões de orifícios de canalização (por exemplo, central de 8 polegadas) e caudais (1,8 GPM).

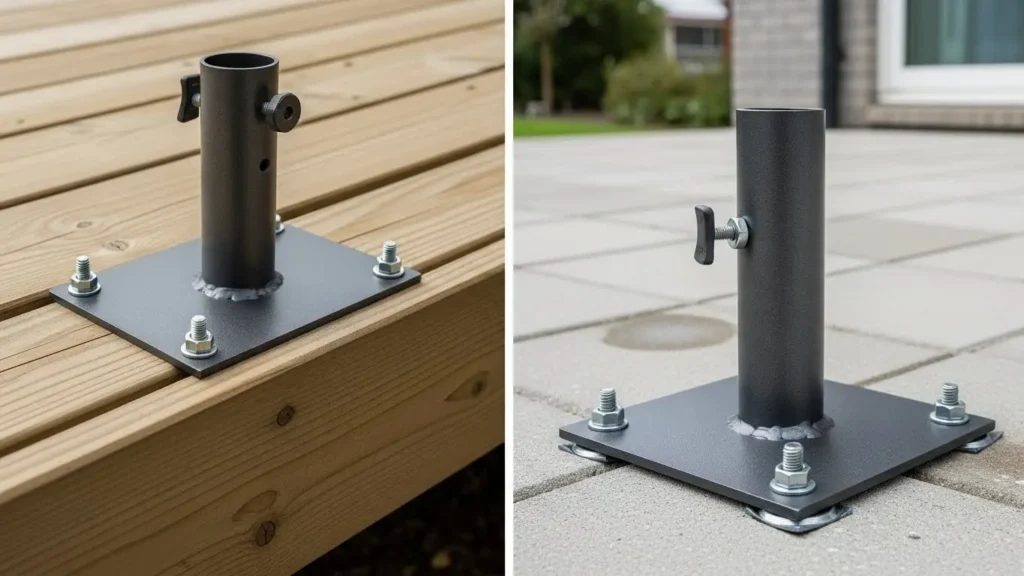

Montagem em superfície vs. perfuração com núcleo
A montagem à superfície aparafusa os postes a uma superfície, o que é melhor para decks ou betão fino. A perfuração do núcleo incorpora os postes em betão espesso para uma resistência máxima e um aspeto sem ferragens.
Montagem em superfície: Método e aplicações
A montagem superficial envolve fixar a placa de base (ou espigão) de um poste diretamente sobre o substrato usando buchas ou parafusos de cabeça sextavada, normalmente em quatro pontos de fixação. É o método escolhido para superfícies que não podem ser perfundadas profundamente, como decking de madeira ou composto, lajes finas de concreto com menos de 4 polegadas, ou lajes que contenham cabos protendidos. A instalação é mais rápida e menos invasiva, mas sua estabilidade depende inteiramente da integridade da superfície de montagem.
Perfuração com núcleo: Processo e requisitos técnicos
A perfuração com núcleo cria uma ligação muito mais forte e monolítica. O processo envolve a perfuração de um furo cilíndrico preciso, normalmente com 3 a 4 polegadas de profundidade, numa laje sólida de betão ou pedra com pelo menos 4 polegadas de espessura. O poste é então colocado no buraco com argamassa. Este processo proporciona uma estabilidade contra o vento e outras forças e proporciona uma estética perfeita, sem ferragens visíveis, tornando-a a norma para projectos arquitectónicos de carga elevada.
Passo 1: Reúna as suas ferramentas e hardware
Você precisará de uma caixa de ferramentas básica (broca de 3/8 pol., chaves de fenda) e hardware específico, como suportes de aço galvanizado de 14 gauge e plataformas conforme ANSI/ISA 76.00.02 para uma instalação sólida.
Conjunto de ferramentas básicas para a preparação de superfícies
Antes de começar, certifique-se de que tem as ferramentas certas à mão para preparar a superfície de montagem e colocar os parafusos corretamente. Qualquer coisa menos que isso pode levar a problemas de alinhamento ou a uma ligação fraca.
- Um berbequim com uma broca de 3/8 pol. (9,5 mm) para criar orifícios piloto.
- Chaves de fendas Phillips e de cabeça chata normais para fixação manual.
- Uma ferramenta de medição, como uma régua ou uma fita métrica, para uma colocação exacta.
- Uma broca piloto ST101 (ou semelhante) para criar os furos roscados 1/4-28 necessários para a montagem dos pernos.
Hardware de montagem chave e especificações
O hardware em si é tão crítico quanto as ferramentas. A utilização de componentes padronizados e robustos não é negociável para uma instalação estruturalmente sólida e em conformidade.
- Material: Utilize suportes de montagem em aço galvanizado de calibre 14 para uma base de resistência à corrosão e força.
- Normalização: Cumprem as normas ANSI/ISA 76.00.02, que utilizam uma plataforma de 38,2 mm (1,5 pol.) para compatibilidade modular.
- Compatibilidade: Certifique-se de que o seu hardware possui orifícios de montagem de 15,1 mm (0,594 pol.) para um alinhamento correto.
Obter guarda-chuvas personalizados de nível comercial diretamente do fabricante
Passo 2: Como instalar em superfícies de madeira
A instalação em madeira exige classificações de carga específicas (40 psf), fixadores resistentes à corrosão, dimensionamento adequado da tábua de amarração (mín. 2×8) e padrões específicos de pregueação com pelo menos 25 mm de penetração.
Preparação estrutural e requisitos de carga
Antes de começar, verifique se a estrutura de madeira subjacente consegue suportar a carga. Este não é um local para palpites; as especificações são inegociáveis para uma instalação segura.
- Capacidade de carga: A estrutura deve suportar uma carga viva de 40 psf (libras por pé quadrado) e uma carga morta de 10 psf.
- Placas de Ledger: Deve ser tora nominal de no mínimo 2×8. Ganchos de viga são obrigatórios e devem cobrir pelo menos 60% da profundidade da tábua de amarração.
- Fixadores de viga a viga: Utilize fixadores mecânicos (como grampos de furacão) classificados para pelo menos 100 lbs de força de elevação e lateral.
- Bases: Deve ser projetado para uma capacidade de suporte do solo de 1.500 psf, utilizando betão com uma resistência mínima à compressão de 2.500 psi.
- Limites de deflexão: A estrutura deve respeitar L/360 para as vigas de vão simples para garantir a estabilidade.
Especificações de fixadores e padrões de pregagem
A utilização de fixadores errados ou de um padrão incorreto comprometerá todo o projeto. Preste muita atenção ao tipo de material, à profundidade de penetração e ao espaçamento.
- Material de fixação: Utilize aço inoxidável 304/316 ou aço galvanizado por imersão a quente para evitar a corrosão, especialmente em condições de serviço húmidas.
- Profundidade de penetração: Os fixadores devem penetrar pelo menos 25 mm (1 polegada) na base sólida de fixação dos pregos.
- Padrão de pregagem do painel: Para painéis estruturais de madeira, espaçar os pregos 6 polegadas no centro (o.c.) nos bordos do painel e 12 polegadas o.c. no campo.
- Espaçamento entre as tiras de sarrafos: Se forem utilizadas tiras de arame, coloque-as a uma distância máxima de 400 mm (16 polegadas) entre si.
- Comprimento da unha: Utilize no mínimo pregos de 50 mm (2 pol.) para revestimentos com uma espessura até 19 mm e pregos de 64 mm (2,5 pol.) para revestimentos com uma espessura até 32 mm.
Passo 3: Como instalar em superfícies de betão
O betão deve estar limpo e ter uma resistência de 4.500 psi. Utilize a placa de montagem correta e mantenha as variações da superfície abaixo de 1/2 polegada para uma instalação segura.
| Requisito | Especificação |
|---|---|
| Resistência à compressão | 4.500 psi (mínimo) aos 28 dias |
| Tolerância de superfície | Não deve exceder uma variação de 1/2 polegada em relação ao nível/prumo |
| Largura mínima do betão | 8 polegadas para instalações em postes |
| Relação água-cimento | 0,60 máximo por peso |
| Tamanhos de placas de montagem | 6″x6″, 8″x8″, 10″x10″ ou 12″x12″ |
Requisitos do substrato de betão
Antes mesmo de pensar em perfurar, certifique-se de que o betão em si está de acordo com as especificações. Se isto não for feito, toda a instalação fica comprometida. A fundação deve ser sólida, limpa e devidamente curada.
- Resistência à compressão: O betão deve atingir uma resistência à compressão mínima de 4.500 psi aos 28 dias. Isto garante que pode suportar a carga e fornecer um ponto de ancoragem seguro.
- Preparação da superfície: A superfície deve estar completamente isenta de óleo, argamassa ou outros contaminantes que possam enfraquecer a ligação entre o suporte e o betão.
- Largura mínima do betão: Para a instalação de postes, a parede ou base de betão vazado deve ter pelo menos 8 polegadas de largura.
- Relação água-cimento: A mistura de betão requer uma relação água-cimento máxima de 0,60 em peso. Isto é fundamental para atingir a resistência necessária durante o processo de cura.
Especificações de montagem e tolerâncias
Uma vez verificado o concreto, o hardware e o nível da superfície tornam-se fatores críticos. Não faça estimativas visuais; variações sutis podem levar a distribuição irregular de carga e falha eventual.
- Dimensões da placa de montagem: As bases de montagem superficial são produzidas nas configurações 6″×6″, 8″×8″, 10″×10″ ou 12″×12″ para atender a requisitos específicos de carga.
- Tolerância de superfície: A área de instalação não pode ter uma variação do nível, da inclinação ou do prumo que exceda 1/2 polegada. Qualquer variação superior impede que o suporte assente corretamente.
- Preparação avançada de superfícies: Se você estiver lidando com rocha irregular ou concreto áspero, precisará criar uma área de assento plana. Os métodos incluem corte a ar-água, jateamento a úmido ou escovação com escova de arame de alta resistência.
Modelo de padrão de parafuso para impressão (PDF)
Um modelo PDF para impressão é uma ferramenta de baixo custo para medir padrões de parafusos de rodas. Para uma leitura precisa, ele deve ser impresso em escala 100% (“Tamanho Real”).
Como utilizar um modelo para impressão
Um modelo para impressão funciona como um guia de medição. Você apenas sobrepõe os padrões de furos impressos na roda ou cubo do seu veículo. Alinhar as várias aberturas, que representam padrões de parafusos padrão, permite encontrar uma correspondência exata. Este método oferece uma maneira rápida de confirmar a compatibilidade para configurações comuns de 4, 5, 6 e 8 parafusos, sem ferramentas especializadas.
Instruções de impressão críticas e tamanhos comuns
Configurações incorretas da impressora são a principal causa de falha na medição. O modelo deve ser impresso em 100% ou “Tamanho Real” em papel padrão Papel tamanho 8,5 x 11″, sem redução ou ampliação. Se sua impressora tentar “ajustar à página”, as medidas ficarão incorretas.
- Padrões de reboque comuns: O padrão do setor é fixação com 5 parafusos em padrão de 4,5″. Outros tamanhos comuns incluem 4 parafusos em 4″, 6 parafusos em 5,5″ e 8 parafusos em 6,5″.
- Etapa de verificação: Para confirmar que a impressão está correta, um template de 5 flanges impresso com precisão deve medir exatamente 7-1/8″ de diâmetro externo. Caso contrário, as configurações da impressora estão erradas.
Erros comuns de instalação
Os erros de instalação resultam de uma má preparação da superfície, de um binário de aperto incorreto e de erros específicos do processo. Um desvio de planicidade de 5 mícrones ou uma partícula mal colocada pode arruinar a precisão.
Todo mundo fala em seleção de componentes, mas é na instalação que a maioria dos sistemas de alta precisão falha. A menor negligência na superfície de montagem ou durante o montagem comprometerá a estabilidade e a precisão de todo o sistema.
Preparação incorrecta da superfície e fixação
Nas configurações mecânicas de precisão, a maior parte das falhas tem a ver com o substrato e com a forma como se fixa a ele. Estes são os erros clássicos e não forçados.
- Má planicidade da superfície: Não conseguir obter uma planicidade da superfície de montagem superior a 5 microns por 100 mm. Este facto, por si só, pode causar erros de passo de fase superiores a 10 segundos de arco.
- Contaminação: Permitindo uma única partícula de detritos de 75 mícrones numa superfície limpa. A uma altura de 100 mm, isto cria um erro de posicionamento direto de 75 mícrones.
- Fixação incorrecta: Utilização de uma montagem de quatro pontos em vez de um sistema correto de três pontos com anilhas esféricas. O método de quatro pontos introduz tensão mecânica e degrada a precisão ao combater as imperfeições da superfície.
- Fixação inconsistente: Aplicar um binário não uniforme aos elementos de fixação ou não rebarbar os furos roscados. Ambos conduzem a uma distribuição desigual da carga e a uma instabilidade a longo prazo.
Erros de processo específicos da aplicação
Além da mecânica geral, os erros tornam-se muito específicos conforme a aplicação, seja em montagem eletrônica ou ancoragem estrutural. As normas existem por um motivo.
- Montagem SMT: Esquecer-se de reduzir a abertura de um estêncil de pasta de solda em cerca de 10% para componentes de passo fino. Esta é uma das principais causas de defeitos como pontes e cordões de solda.
- Montagem SMT: Causa “tombamento” de componentes durante o refuso. Isso ocorre devido ao aquecimento desigual ou quando o corpo do componente cobre menos de 50% dos pads de solda.
- Âncoras para betão: Apertar demasiado os parafusos mais de ¼ de volta após o contacto com a cabeça. Este erro comum viola as normas como a BS 8539 e arrisca-se a danificar as roscas ou a provocar tensões no substrato.
- Fixadores de PCB: Desalinhamento dos fixadores de pressão, o que provoca microfissuras nas camadas da placa ou quebra traços críticos quando as áreas de manutenção não são respeitadas.
Considerações finais
As especificações relativas à carga, aos elementos de fixação e à preparação da superfície não são sugestões - são obrigatórias. Ignorá-las para poupar tempo ou esforço garante uma falha estrutural e cria uma séria responsabilidade para o seu projeto.
Primeiro, confirme a capacidade do seu substrato: 40 psf de carga viva para madeira ou 4.500 psi para concreto. Essa única verificação define todo o seu plano de instalação, desde o tipo de montagem até os fixadores que devem ser usados.
Perguntas frequentes
Como posso fixar um guarda-sol num deck de madeira?
Para aparafusar um guarda-chuva para um deck de madeira, Se a placa de montagem de superfície estiver posicionada diretamente sobre as vigas do convés, marque os locais. Marque os locais, faça furos piloto e fixe a placa com parafusos. Utilize anilhas por baixo para evitar danos provocados pela água e considere a possibilidade de adicionar um reforço extra das vigas para aumentar a estabilidade.
Posso montar um guarda-sol de pátio diretamente numa superfície de betão?
Sim, é possível montar um guarda-chuva em betão utilizando uma placa de base montada na superfície fixada com âncoras de betão, parafusos expansivos ou resina epóxi. O betão deve ter pelo menos 15 cm de espessura para garantir uma fixação segura. Para modelos em consola, é aconselhável uma instalação profissional.
Que hardware específico é necessário para montar um guarda-chuva no convés?
Para uma instalação segura em deck, você precisa de hardware como hastes roscadas de 1/2″ de diâmetro ou parafusos M10 x 60mm, geralmente combinados com ligaduras de tensão do tipo DTT2Z para conexão direta às vigas do deck. Parafusos estruturais para madeira e bases de poste (como CBSQ ou PBS) também são comumente usados para garantir uma conexão resistente.
É seguro ter um guarda-chuva montado no convés com ventos fortes?
Sim, um O guarda-chuva de engenharia montado no convés é seguro para ventos fortes. A instalação deve criar um percurso de carga contínuo utilizando conectores resistentes à corrosão, como as abraçadeiras para furacões, que devem ter uma capacidade de elevação superior a 500 lbs para cumprir as normas de segurança como a ASCE 7 e a IRC para a maioria das condições do vento.
