Eine mäßige Windböe von 30 mph kann auf einen handelsüblichen Sonnenschirm eine Kraft von 75 Pfund nach oben ausüben. Ohne eine korrekt spezifizierte Unterlage verwandelt diese Kraft einen Schattenspender in eine Last, die durch die Luft fliegt, und führt zu vorhersehbaren Szenarien mit Sach- und Personenschäden. Dieses Versagen ist kein Unfall, sondern die direkte Folge einer Fehlberechnung der grundlegenden Prinzipien der Sicherheitsphysik.
Diese Analyse liefert die empirischen Daten, die für eine betriebliche Stabilität erforderlich sind. Wir hinterfragen die in der Branche gängige Faustformel von ’10 Pfund pro Fuß’ und untersuchen die maßgeblichen Ingenieurvorschriften — darunter den **ASCE 7**-Standard der American Society of Civil Engineers für Windlasten sowie den **ASTM F3681**-Standard für die Zugfestigkeit — die die Mindestgewichtsanforderungen für gewerbliche Anwendungen festlegen.
Warum das Grundgewicht ein entscheidender Sicherheitsfaktor ist
Unzureichende Basis Gewicht lässt Wind einen Regenschirm drehen in ein gefährliches Projektil verwandelt. Die Industrie Standard ist 10 lbs Basis pro Fuß des Schirms Durchmesser.
Die Physik der Hebelwirkung: Wie das Grundgewicht das Kippen verhindert
Eine Schirmdach wirkt wie ein Segel. Wenn der Wind darauf trifft, erzeugt die Kappe eine starke Hebelkraft, die versucht, das gesamte Gerät umzukippen. Ein schwerer Standfuß ist das Einzige, was die nötige Gegenkraft aufbringt, um den Schirm stabil zu halten. Ohne ausreichendes Gewicht kann sich der Schirm bei einer starken Windböe heben, drehen und in katastrophaler Weise umkippen, was ein ernsthaftes Risiko für Verletzungen und Sachschäden darstellt.

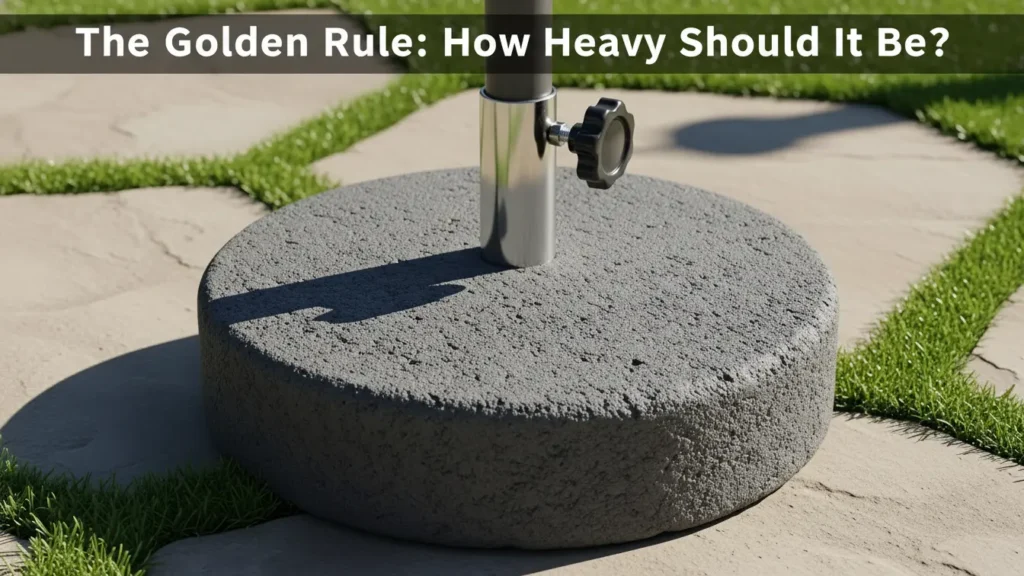

Gewichtsberechnungen: Die Faustformel ’10 Pfund pro Fuß’ und Anpassungen
Es gibt keine offizielle Sicherheitsnorm, aber die Industrie arbeitet nach einer klaren Faustregel, die sich auf die Grundlagen der Physik stützt. Verwenden Sie diese Zahlen als Grundlage für einen sicheren Betrieb:
- Standard-Regel: Verwenden Sie für jeden Fuß des Schirmdurchmessers 10 Pfund an Basisgewicht. Für einen 9-Fuß-Schirm ist ein Sockel von mindestens 90 Pfund erforderlich.
- Freischwinger (Offset) Schirme: Diese Konstruktionen sind aufgrund ihrer Bauweise sehr viel empfindlicher gegenüber Windhebeln Offset-Zentrum der Schwerkraft. Ein 10-Fuß-Modell benötigt 150-175 Pfund, während eine 11-Fuß-Version 220 Pfund oder mehr erfordert.
- Anpassungen an die Umwelt: Für freistehende Regenschirme in windigen Wenn Sie den Schirm auf einem weichen Untergrund aufstellen, erhöhen Sie das Standardgewicht um 25-50%. Wenn Sie den Schirm auf weichem Boden wie Gras aufstellen, fügen Sie mindestens 15-20% mehr Gewicht hinzu, um die geringere Stabilität auszugleichen.
Die Faustregel von 10 lb pro Fuß
Um die Stabilität des Schirms zu gewährleisten, sollten Sie für jeden Fuß des Schirmdurchmessers ein Gewicht von 10 lbs verwenden. Ein 9-Fuß Regenschirmbedarf eine 90-Pfund-Basis, um ein Umkippen bei mäßigem Wind zu verhindern.
| Durchmesser der Überdachung | Standard-Basis (min.) | Freitragende Basis (min.) |
|---|---|---|
| 2,3 m | 75 Pfund | Nicht zutreffend |
| 9 Fuß | 90 Pfund | ~150 lbs |
| 10 Fuß | 100 Pfund | 150-180 Pfund |
| 11 Fuß | 110 Pfund | 220+ lbs |
Grundprinzip: Anpassung des Basisgewichts an den Haubendurchmesser
Die branchenübliche Richtlinie ist einfach: Verwenden Sie für jeden Fuß des Durchmessers des Sonnenschirmdachs ein Mindestgewicht von 10 Pfund für den Sockel. Ein 9-Fuß-Sonnenschirm benötigt einen 90-Pfund-Sockel, ein 10-Fuß-Sonnenschirm einen 100-Pfund-Sockel, und so weiter. Diese Regel ist eine entscheidende Sicherheitsmaßnahme, um den Auftriebskräften des Windes entgegenzuwirken und zu verhindern, dass der Sonnenschirm bei Böen kippt oder wegweht wird.
Gewichtsanpassungen für freitragende Schirme und Windverhältnisse
Die 10 lb/ft-Regel ist ein Richtwert. Bei bestimmten Einstellungen und Bedingungen müssen Sie das Gewicht erhöhen, um die Stabilität zu gewährleisten.
- Freischwinger und Offset-Schirme: Diese Modelle benötigen aufgrund ihrer außermittigen Belastung das 1,5- bis 2-fache des Standardgewichts. Ein 10-Fuß-Freischwinger benötigt eine Basis von 150-180 lb, während ein 11-Fuß-Modell mindestens 220 lbs benötigt.
- Starker Wind und weiche Oberflächen: Erhöhen Sie das Grundgewicht um 25-50% an windigen Standorten. Für Installationen auf weichem Boden wie Gras oder Sand, fügen Sie weitere 15-20% hinzu, um Setzungen zu berücksichtigen.
- ASTM F3681 Norm: Diese formale Norm für Strandschirme validiert die Regel. Demnach muss ein 7,5-Fuß-Modell mindestens 75 lbs Aufwärtskraft widerstehen, was folgenden Werten entspricht Stabilität bei Wind bis zu 30 mph.
Berechnung des Mindestgrundgewichts (mit Beispielen)
Multiplizieren Sie den Durchmesser des Vordachs in Fuß mit 10, um das Mindestgewicht der Basis in Pfund zu erhalten. Freistehende und freitragende Modelle benötigen deutlich mehr.
Die Berechnung des richtigen Sockelgewichts basiert nicht auf Schätzungen, sondern auf Physik. Ein zu klein dimensionierter Sockel stellt ein ernstes Sicherheitsrisiko dar, da er das Regenschirm kippt oder hebt sich bei einer Windböe. Ziel ist es, eine ausreichende gravitative Stabilität zu gewährleisten, um den ‘Segeleffekt’ auszugleichen, der gegen das Dach wirkt. Nachstehend finden Sie die branchenübliche Berechnung und die erforderlichen Anpassungen für verschiedene gewerbliche Einrichtungen.
| Regenschirmgröße (Durchmesser) | Durchgehender Tisch (Min. Gewicht) | Freistehend (Min. Gewicht) | Freischwinger (Min. Gewicht) |
|---|---|---|---|
| 1,80 m – 2,10 m | 35+ lbs | 60-70+ lbs | Nicht zutreffend |
| 9 Fuß | 45+ lbs | 90+ lbs | Nicht zutreffend |
| 3,00 m – 3,30 m | 50+ lbs | 110+ lbs | 180-220+ Pfund |
Die 10 lb/ft-Regel: Die Standardformel der Industrie
Die übliche technische Heuristik ist einfach: Minimales Basisgewicht (lb) = Kabinendachdurchmesser (ft) × 10 lb/ft. Dies bietet eine zuverlässige Grundlage für eine freistehende Marktschirm. Für einen gewöhnlichen 9-Fuß-Schirm beträgt die Berechnung 9 Fuß × 10 lb/ft, was einem Mindestgrundgewicht von 90 lb entspricht. Diese Regel ist der Ausgangspunkt, nicht das letzte Wort; sie muss je nach Aufbau angepasst werden.
Gewichtsanpassungen für Aufbau und Schirmmodell
Die Basisberechnung geht von einem Standardschirm mit Mittelmast aus, der auf sich selbst gestellt ist. Ihr tatsächlicher Bedarf hängt von der Montageart und dem Schirmdesign ab.
- Durch-Tisch-Schirme: Sie können das berechnete Sockelgewicht in der Regel um etwa 20 Pfund reduzieren. Die Masse und Struktur des Tisches wirken als breiter, stabilisierender Anker und senken das Kipp risiko erheblich.
- Freistehende Regenschirme: Die 10 lb/ft-Regel ist das absolute Minimum. An Standorten mit mäßigem bis starkem Wind sollten Sie weitere 25-50% zum Grundgewicht hinzufügen, um einen sicheren Betriebspuffer zu schaffen.
- Freischwinger (Offset) Schirme: Diese Konstruktionen sind aufgrund ihrer außermittigen Lage sehr windanfällig. Sie benötigen 2-3 Mal mehr Gewicht als ein vergleichbares Modell mit Mittelmast. Ein 10 Fuß Freischwinger-Sonnenschirm braucht eine Basis von mindestens 180-220 lbs, um stabil zu bleiben.
Ihr Factory-Direct Partner für kommerzielle Schirme
Faktoren, die den Gewichtsbedarf erhöhen
Windlast und Dachgröße bestimmen das Gewicht. Nutzen Sie die Faustformel “10 Pfund pro Fuß” als Basis, fügen Sie jedoch bei Cantilever- oder freistehenden Sonnenschirmen deutlich mehr Gewicht hinzu.
Windlast, Vordachgröße und Expositionsbedingungen
Der wichtigste Faktor ist die Oberfläche des Dachs, die wie ein Segel wirkt. Eine solide branchenübliche Richtlinie ist die Faustformel von “10 Pfund pro Fuß”: Ein 9-Fuß-Sonnenschirm benötigt mindestens einen 90-Pfund-Sockel, während ein 11-Fuß-Modell 110 Pfund oder mehr erfordert, um das Drehmomentgleichgewicht gegen den Wind aufrechtzuerhalten.
Auch der Platzierungsort des Sonnenschirms kommt es an. Ein freistehendes Modell erfordert 25–50 Pfund mehr Sockelgewicht als eines, das durch einen Gartentisch stabilisiert wird. Für Sonnenschirme an offenen, küstennahen oder durchgehend windigen Standorten müssen Sie das Gewicht zusätzlich um 15–50 Pfund erhöhen, um den höheren Auftriebskräften entgegenzuwirken.
Schirmgeometrie und ASTM-Sicherheitsnormen
Freischwinger (oder Offset) Regenschirme sind viel anfälliger für Wind weil ihr Druckmittelpunkt vom Mast versetzt ist. Sie erfordern wesentlich schwerere Sockel - ein 10-Fuß-Modell erfordert in der Regel 150-175 lbs, während eine 11-Fuß-Version 220 lbs oder mehr benötigen kann.
Für kleinere Markt- und Strandschirme (Schirmdach unter 45 Quadratfuß) gilt die offizielle Sicherheitsnorm ASTM F3681. Sie schreibt vor, dass der Schirm und das Verankerungssystem einer Zugkraft von 75 lbf (pound-force) nach oben standhalten müssen, die eine Windböe von 30 mph simuliert. Dies ist der Mindestwiderstand, der erforderlich ist, um zu verhindern, dass das Gerät zu einer Gefahr für die Luft wird.
Windwiderstand und Kipppunktphysik
Ein Kippen tritt auf, wenn die umstürzende Kraft des Windes das stabilisierende Gewicht eines Objekts übersteigt. Ingenieurregelwerke wie ASCE 7 bieten spezifische Formeln zur Berechnung dieser Kräfte für eine sichere Produktkonstruktion.
Um Außenausstattung zu entwickeln, die nicht umkippt, müssen die physikalischen Grundlagen stimmen. Es handelt sich um ein klares Kräftespiel zwischen zwei Kräften: dem Wind, der etwas umstürzen will, und dem Eigengewicht des Objekts, das es unten hält. Ingenieure schätzen nicht; sie verwenden etablierte Prinzipien und Normen, um Sicherheit zu gewährleisten.
Die Physik des Kippens: Momente und Schwerkraftzentrum
Das wichtigste Prinzip ist das statische Gleichgewicht. Ein Objekt bleibt so lange stabil, wie die Kraft, die es unten hält (das stabilisierende Moment), größer ist als die Kraft, die versucht, es umzukippen (das Kippmoment). Das Kippen ist der Moment des Versagens, der durch einige Schlüsselfaktoren definiert wird.
- Ein Objekt kippt, wenn sein Kippmoment (Windkraft × Höhe) sein Stabilisierungsmoment (Gewicht × halbe Basisbreite) übersteigt.
- Der Punkt ohne Wiederkehr ist erreicht, wenn sich der vertikale Schwerpunkt des Objekts außerhalb seiner Stützfläche verschiebt.
- Bei der Berechnung wird dieser Moment genau bestimmt, indem die Summe aller Kräfte um die Drehpunktkante herum auf Null gesetzt wird (ΣM = 0).
- Um dies zu verhindern, ist ein Sicherheitsfaktor (FoS) von 1,5 bis 2,0 Standard, d. h. die Konstruktion kann das 1,5- bis 2-fache der erwarteten Kippkraft aufnehmen.
Technische Normen und Windlastberechnung
Fachleute verwenden Bauvorschriften, um die Windkräfte zu quantifizieren und nicht nur zu schätzen. Diese Normen enthalten die genauen Formeln, mit denen die Windgeschwindigkeit in Pfund Druck auf eine Oberfläche umgerechnet wird.
- Die Norm ASCE 7 der American Society of Civil Engineers (Amerikanische Gesellschaft der Bauingenieure) enthält die wichtigste Formel für den Winddruck: p = qh * G * Cp. Dies berücksichtigt den Dynamischen Druck (qh), Böeneffekte (G) sowie die Form des Objekts (Cp).
- Die Codes basieren auf Referenzwindgeschwindigkeiten, wie der 3-Sekunden-Böe, die die Spitzenkraft in einem kurzen Ausbruch darstellt.
- Zum Verständnis: Ein Wind von 90 mph erzeugt einen Druck von 20,7 psf (Pfund pro Quadratfuß). Auf einer Fläche von 14×7 Fuß entspricht das einer Kraft von über 2.000 Pfund.
- Die Norm legt auch fest, wo diese Kraft bei Berechnungen anzusetzen ist - in der Regel in einer effektiven Höhe (etwa 55% der Gesamthöhe), um ein genaues Kippmoment zu erhalten.
Gewerbliche Normen vs. Wohnnormen
Kommerzielle Schirmständer benötigen deutlich schwerere Basen, um die Haftungsrisiken in stark frequentierten öffentlichen Bereichen zu minimieren. Die Grundregel lautet “10 lb/ft” (10 Pfund pro Lauf fuß).
Grundlegende Unterschiede bei Sicherheit und Haftung
Gewerbliche Normen sind keine Geschmackssache; sie dienen der Haftungssicherung. Eine Basis in einem Hotelinnenhof oder Café muss unvorhersehbaren Nutzungsbedingungen und Wettereinflüssen standhalten, um ein Kentern zu verhindern, das ein ernsthaftes rechtliches und sicherheitstechnisches Risiko darstellt. Wohngebäude-Richtlinien sind einfacher, da sie von einer kontrollierten Umgebung ausgehen, in der der Eigentümer das persönliche Risiko eines Versagens akzeptiert.
Basisgewichtsberechnung und Größenrichtlinien
Der Industriestandard lautet die “10-lb/ft-Regel”: Für jeden Fuß Kronendurchmesser benötigen Sie ein Basisgewicht von 10 Pfund. Ein Standard-Sonnenschirm mit 9 Fuß Durchmesser erfordert eine Basis von 90 Pfund. Von dort aus passen Sie das Gewicht an die Umgebungsbedingungen an.
- Setup-Anpassungen: Ein freistehender Schirm braucht mindestens 20 Pfund mehr Gewicht als ein durch einen Tisch befestigter. In Gebieten mit starkem Wind müssen weitere 15 Pfund hinzukommen.
- Freischwinger (Offset) Schirme: Diese erzeugen aufgrund ihrer außermittigen Stange ein viel größeres Drehmoment. Verdoppeln Sie das Standardgewicht mindestens. Ein 10-Fuß-Auslegermodell braucht eine 180-Pfund-Basis, Punkt.
- Handelsübliche Mindestanforderungen: Die meisten professionellen Anwendungen verwenden Sockel von 50 lbs (Beton) bis 150 lbs (Aluminiumguss), um große Vordächer tragen (10 ft+) und halten höheren Windlasten stand.
Abschließende Gedanken
Treaten Sie das Basisgewicht nicht als bloßen Hinweis. Eine zu kleine Basis ist kein kleiner Fehler, sondern ein gefährliches Geschoss, das auf einen einzigen Böenstoß wartet Wind, der Verletzungen oder teure Sachschäden verursacht.
Messen Sie den Durchmesser Ihres Sonnenschirms und multiplizieren Sie ihn mit 10. Entspricht die Traglast Ihrer Basis nicht diesem Mindestwert in Pfund, kaufen Sie noch heute eine schwerere Basis – und verdoppeln Sie diesen Wert für alle Cantilever-Modelle.
Häufig gestellte Fragen
Wie schwer sollte mein Terrassenschirmfuß sein?
Der Industriestandard ist ein Gewicht von 10 Pfund für jeden Fuß des Schirmdurchmessers. Ein freistehender 9-Fuß-Schirm erfordert zum Beispiel eine Basis von mindestens 90 Pfund. Diese Anforderung ist bei Tischschirmen niedriger (etwa 30-50 Pfund) und bei freitragenden Modellen deutlich höher (180+ Pfund).
Ist eine 50-Pfund-Basis für einen 9-Fuß-Schirm ausreichend?
Nein, eine 50-Pfund-Basis ist nur für einen 9-Fuß Regenschirm, wenn er durch einen stabilen Terrassentisch gesichert ist bei ruhigen Bedingungen. Für den freistehenden Einsatz ist ein Sockel von 75-90 Pfund das empfohlene Minimum, um die Stabilität zu gewährleisten, wobei die 10-Pfund-pro-Fuß-Regel zu beachten ist.
Wie berechnet man das erforderliche Gewicht der Schirmunterlage?
Um das Mindest-Basisgewicht für einen freistehenden Standard-Sonnenschirm zu berechnen, multiplizieren Sie den Durchmesser des Schirms in Fuß mit 10 Pfund. Bei einem 10-Fuß-Schirm benötigen Sie beispielsweise eine Basis mit 100 Pfund (10 ft × 10 lbs/ft). In windigen Lagen sollten Sie zusätzliches Gewicht einplanen.
Was passiert, wenn der Schirmfuß zu leicht ist?
Wenn die Basis zu leicht ist, wird der Schirm instabil und kann leicht vom Wind erfasst werden, so dass er umkippt. Dies stellt ein erhebliches Sicherheitsrisiko dar, das zu Verletzungen oder Sachschäden führen kann.
